【半導体素材製造業】クーリングタワーモーターの出力軸防水対策：オイルシール＋カバーで湿気対策を強化
依頼の経緯
半導体素材製造業様より、クーリングタワー用モーターのオーバーホールに際し、出力軸部分の防水性向上についてご相談をいただきました。
夏場の冷却効率が命綱となる設備であるため、モーターの長期安定稼働が求められています。
機械について
- 名称：立型モーター
- メーカー：三菱

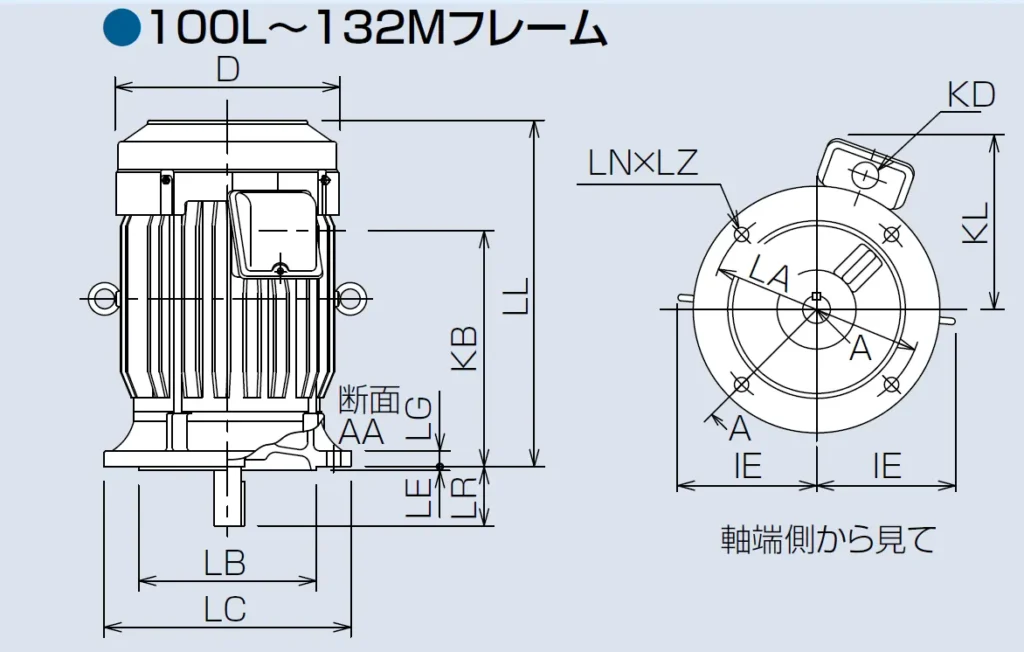

- 型式：112Mフレーム
- 用途：クーリングタワーのファン回転用
故障の状況と原因
- 現状
モーターは動作しているが、製造から30年が経過。 - 課題
- 経年劣化により今後の故障リスクが高まっている。
- 特に湿気が多くなる夏場に向けて、防水性能の強化が急務。
- 部品調達の問題
- モーターの形式が古く、クーリングタワーのメーカー（荏原）から部品の入手が不可能。
- 代替として汎用モーターを使用することに。
修理・改造の方針
新たに導入した汎用モーターはケースへの設置が前提であり、出力軸周辺には防水構造が備わっていませんでした。
そのため、以下の対策を講じて対応しました。

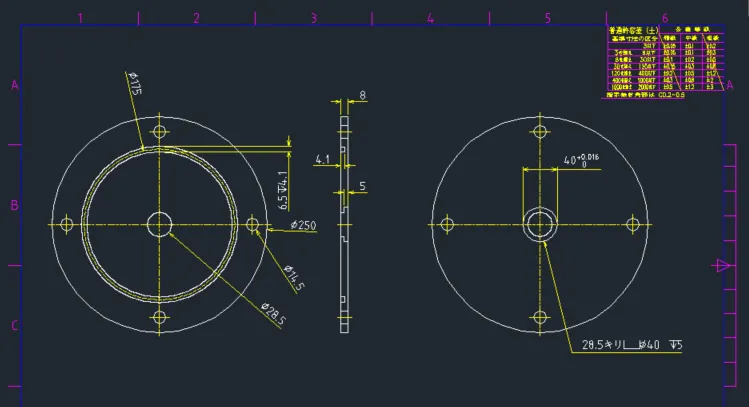

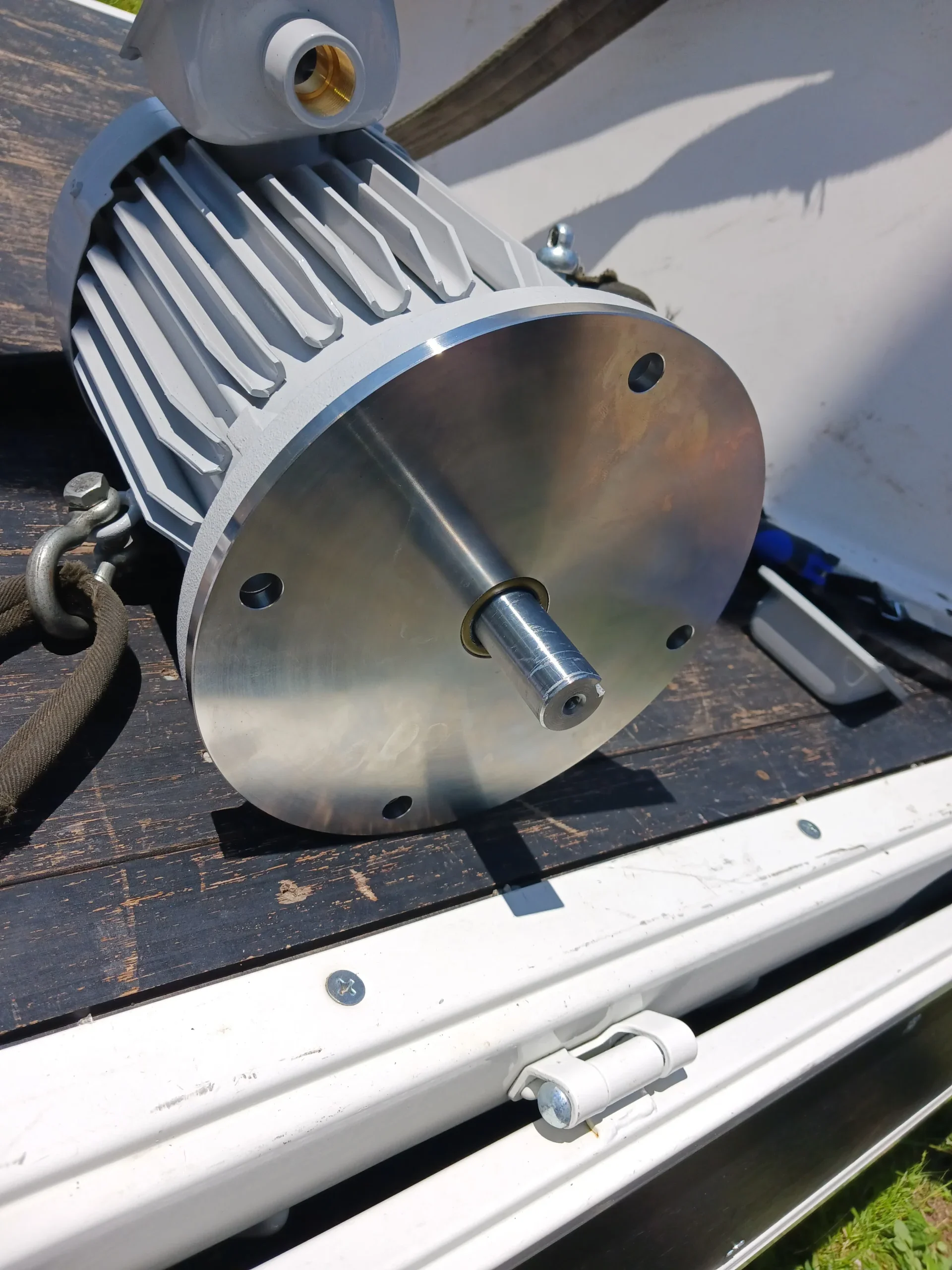

- 出力軸全体を覆う専用カバーを製作
水の浸入を防ぐため、軸面全体をしっかりと覆う構造に。 - オイルシール（VR型）の採用
出力軸にはシリコングリスを塗布し、オイルシールで回転部を保護。
シール部に湿気や水分が侵入するのを防止。 - 液状ガスケットによる密閉

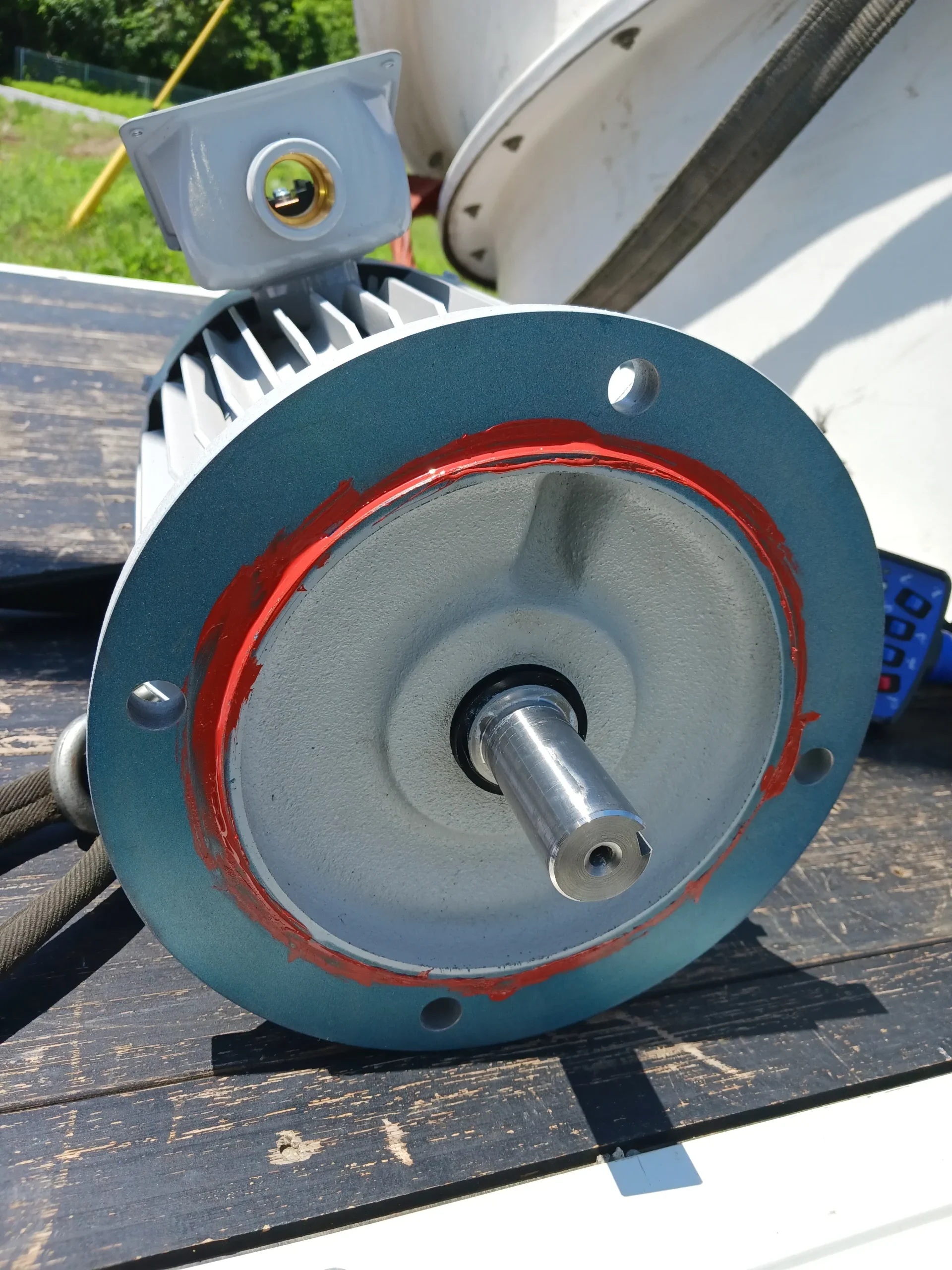

インロー部には液状ガスケットを用いて、さらに密閉性を向上。 - 蓋そのものにオイルシールを取り付け
蓋の内側にも防水性能を持たせ、二重の対策を実施。
改造の成果
- 防水性能の大幅向上
モーターの出力軸からの水分侵入を抑制し、内部への影響を最小限に。 - 長寿命化への期待
過酷な湿度環境下でも安定して稼働可能な構造を実現。 - 現場に合わせた柔軟対応
既存部品が調達できない状況でも、汎用品を活用しながら最適なカスタマイズを実施。
まとめ
お客様より「これで夏場の運転にも安心して臨める」とのお言葉をいただきました。
旧型モーターの課題をクリアしながら、現場環境に最適な防水対策を施すことで、設備全体の信頼性向上に貢献しました。
